טריילר בסיסי

סוג טריילר

4- סרן חצי טריילר להטיה אחורית

להובלת חומר בתפזורת (חול, עפרות, פחם, פסולת בניין)

מידות כוללות

10000 מ"מ (L) × 2550 מ"מ (W) × 3800 מ"מ (H)

אורך מותאם אישית זמין: 8,500-12,000 מ"מ

נפח ארגז מטען

40 CBM (סטנדרטי)

מותאם אישית: 30–50 CBM, עיצוב בצורת U-/מלבני

משקל עצמי

11500 ק"ג

3% סובלנות על בסיס בחירת חומר

מטען מדורג

65000 ק"ג

עומס מרבי: 80000 ק"ג

משקל ברוטו כולל

80000 ק"ג

חלוקת עומס סרן 4×20000 ק"ג

גובה צימוד

1550 מ"מ

גובה kingpin סטנדרטי לטרקטורים של 40/50 טון

גודל סיכת קינג

2 אינץ' (50 מ"מ) / 3.5 אינץ' (90 מ"מ)

זווית הטיה

47 מעלות -50 מעלות

מיועד לפריקה מלאה של חומרים דביקים

זמן מחזור טיפ

25-30 שניות (הרמה מלאה)

בלחץ מערכת 18MPa

מבנה תיבת מטען

דרגת חומר

פלדה עמידה ל-שחיקה- גבוהה

Hardox 450 אופציונלי עבור יישומים שוחקים במיוחד-

עובי רצפה

8 מ"מ / 10-12 מ"מ

מרותך עם ריתוך קשת שקוע אוטומטי

עובי דופן צד

6 מ"מ / 8 מ"מ

מחוזק בקשיחים אנכיים ואופקיים

שער זנב

דלת נדנדה הידראולית-נעילה

דלת אסם אופציונלית,-דלת תא מטען גבוהה עבור סלעים גדולים

הגנת צד

מגן אנטי-מפלדה עם פסים מחזירי אור

תקני בטיחות

סוּלָם

סולם גישה אחורי משולב

מדרגות נגד החלקה-, מעקות בטיחות

טיפול נגד-קורוזיה

ציפוי יסוד אפוקסי בהתזת חול

3 שנות אחריות על גימור הצבע

מסגרת שלדה

חומר קרן מרכזית

Q345B פלדה בעלת מתיחה גבוהה-, עיצוב קרן

ריתוך רציף לקשיחות מבנית מקסימלית

עיצוב שלדה

מסגרת מונוקוק בעלת חוזק- גבוה

איברים צולבים מחוזקים בנקודות הרמת סרן

תוֹשֶׁבֶת

כיסויי שבילי פלדה מלוח יהלום

גימור אנטי-, עמיד בפני קורוזיה-

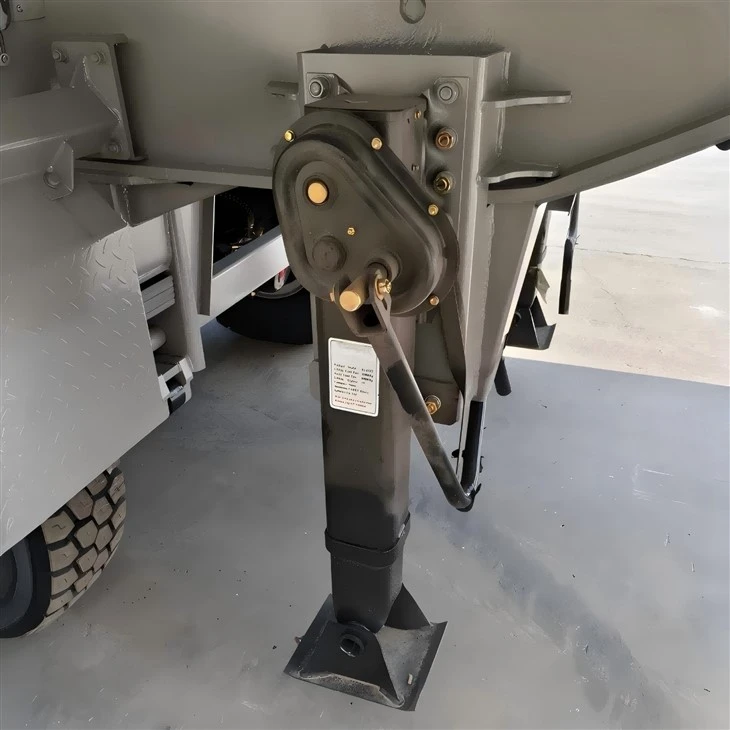

ציוד נחיתה

רגלי תמיכה ידניות של JOST 2 מהירויות

עומס מדורג: 2×28 טון, רגליים חשמליות אופציונליות

לוחית גלגל חמישי

לוח פלדה עמיד ל-בלאי-כבד

מכלול kingpin מחוזק אופציונלי

חברים חוצים

צינור מלבני 100×50×4 מ"מ, מרווח של 400 מ"מ

מרותך לקורה הראשית לקשיחות פיתול

סרנים ומתלים

כמות סרן

4 סרנים

תצורת סרן טנדם סטנדרטי

מותג ציר

FUWA/BPW 13-טון סרנים כבדים

סרנים אופציונליים של 16-טון לשימוש כבד במיוחד

קיבולת סרן

4×13000 ק"ג=52000 ק"ג

שדרוג-כבד: 4×16000 ק"ג=64000 ק"ג

סוג השעיה

מתלה קפיצי עלים מכני-כבד

מתלי אוויר אופציונליים עם סרן 1/4 הניתן להרמה

אביב עלה

קפיצים פרבוליים בעלי 10/12 עלים

מדורג לעומסי סרן של 16 טון

רכזות גלגלים

רכזות פלדה מחושלות, שימון אמבט שמן

מרווח שירות חינם של 100,000 ק"מ{{2}

ברגי גלגלים

ברגי מתיחה גבוהים-דרגה 10.9

גימור בציפוי אבץ-עמיד בפני קורוזיה{{1}

גלגלים וצמיגים

גודל צמיג

צמיגים רדיאליים 12.00R22.5 / 315/80R22.5

דפוס כביש-כבד-לשימוש בכרייה

כמות צמיגים

8 צמיגים ראשיים + 1 צמיג רזרבי

אופציונלי 12R24 עבור קיבולת עומס נוספת

סוג שפה

חישוקי טיובלס פלדה 9.00×22.5

גימור נגד קורוזיה צבוע.-

דירוג צמיגים

דירוג שכבות של 18PR, מדד עומס של 150/147

מדורג ל-7,500 ק"ג לצמיג במהירות של 900 ק"ג

מנשא צמיגים חילוף

כבד-תחת תושבת-המרכב

כולל כננת לגישה נוחה לצמיגים

מערכת הידראולית

צילינדר הידראולי

צילינדר טלסקופי HYVA קדמי-(5/6 שלבים)

כוח הרמה מקסימלי: 120 טון, אחריות לשנה

משאבה הידראולית

משאבת גלגלי שיניים מונעת -ב PTO (40/60 ליטר לדקה)

פעולת-יעילות גבוהה, רעש- נמוך

מיכל שמן הידראולי

מיכל פלדה כבד-200 ליטר

עם מד מפלס שמן, מסנן ומכסה נשימה

צינורות הידראוליים

SAE 100 R2AT צינורות לחץ גבוה-

מדורג ללחץ עבודה של 25MPa

שסתום בקרה

שסתום בקרה פרופורציונלי ידני/חשמלי

פונקציית הורדת חירום כלולה

תכונות בטיחות

שסתום -הורדת לחץ יתר, שסתום נעילה נגד-נפילה

מונע קריסת צילינדר במקרה של תקלה בצינור

מערכת בלימה

בלמים שירות

מערכת בלמי אוויר כפולה-, שסתומי WABCO

4S/4M ABS אופציונלי

בלם חניה

בלם חניה-קפיץ בסרנים האחוריים

חיבור אוטומטי כאשר לחץ האוויר יורד

בלם חירום

שסתום בלם נגרר ידני + הגנה מפני פריצה

מופעל אם הקרוואן נפרד מהטרקטור

תאי בלמים

סוג 30/30 תאי בלמים

גודל 16-אינץ' עבור כוח עצירה כבד

תופי בלם

תופי ברזל יצוק בקוטר 420 מ"מ

עיצוב-טופל בחום,-עמיד בפני סדקים

נעלי בלם

ריפודי בלמים כבדים-אזבסט-

חיי שירות של 100000 ק"מ

חשמל ותאורה

רתמת חיווט

חיווט בתקן ISO 7 ליבות/15 ליבות

מחברים אטומים, ציפוי נגד-קורוזיה

אורות אחוריים

פנסי לד אחוריים, פנסי בלם, איתותים

E-סמן מאושר לשימוש בכביש

אורות סמן

פנסי סימון לד צד/עליון, סרט מחזיר אור

עומד בתקנות בטיחות בדרכים בינלאומיות

ספק כוח

מערכת 24V DC, תואמת לטרקטורים 24V

ערכת המרה 12V אופציונלית

מחזירי אור

פסים מחזירי אור אדום/לבן בצדדים, מאחור ובפינות

בטיחות לילה-בנראות גבוהה

אפשרויות אביזרים

תוספות אופציונליות

סרן 1 הניתן להרמה, מתלי אוויר, רגלי נחיתה חשמליות

עיצובים בהתאמה אישית של דלת תא המטען, כיסויי ברזנט, מערכת קנה מידה

ערכות בטיחות

ערכת עזרה ראשונה, מטף, חוסמי גלגלים, משולש אזהרה

נדרש לתחבורה בינלאומית בכבישים

תיעוד

COC, דו"ח בדיקה, רשימת חלקי חילוף, מדריך למשתמש

תיעוד יצוא מלא כלול

גימור פני השטח

צבעי צבע בהתאמה אישית, מיתוג לוגו לקוח

ציפוי אנטי-גרפיטי אופציונלי
